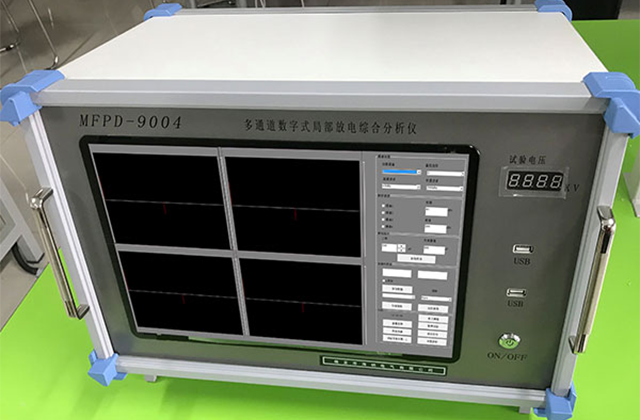

多通道数字式局部放电综合分析仪

1、标准化设计，坚固耐用，使用方便。

2、抗干扰能力较强，检测数据准确。

3、采用外接电源供电方式、连接简单方便。

4、多通道数据采集、软件功能强大。

5、局部放电显示结果符合IEC标准。

6、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态。

7、适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。

多通道数字式局部放电综合分析仪由主机、局放检测软件、高频电流互感器、输入单元、高压校准脉冲发生器、输入适配器、天线放大器以及连接线组成。



产品概述

多通道数字式局部放电综合分析仪配备不同的传感器来采集信号，进而检测并评估高压电气设备运行状态，避免设备的突发性事故，有效检测设备绝缘劣化、发生击穿、闪络等严重现象。

整套设备采用超声波检测技术、高频检测技术、信号现场处理技术、Web后台处理软件等技术进行检测和分析。同时采用高速AD采样电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。使用该设备对高压电气设备进行局放带电巡检，便于工作人员及时对高压电气设备的运行状态进行评估，为设备的维修提供了依据，也可为运行设备的故障点进行跟踪测试，大大提高高压电气设备运行的可靠性、安全性和有效性。

主机技术参数

测量通道：4个独立测量通道

采样精度：12Bit

采样速率：每通道≤50MHz

检测灵敏度：0.1pC

测量范围：0.1pC～10000nC

动态范围：大于80dB;

可测试品的电容量范围：6pF～250µF

测量频带：3dB带宽10kHz～1MHz。

试验电源频率范围：50-400Hz

程控滤波器分段：

低端频率20kHz、40kHz、60kHz、80kHz、OFF(9kHz);

高端频率100kHz、200 kHz、300 kHz、400 kHz、 OFF(1MHz)

抗电压冲击能力：5000V，在各输入口和电源端(正、负、AC)

电源：AC220V±10%;频率45-65Hz;功率<500W



使用环境

1、环境温度： -10℃～+50℃

2、相对湿度：≤95%(20℃)

3、海拔高度：≤3000m



相关标准

1、IEC60270 《局部放电测量》

2、GB/T7354 《局部放电测量》



尺寸

长*宽*高：300mm*280mm*200mm
